Truck Tractor Protection Valve Manufacturers

Valvole di controllo push-pull americane PP-Dc&Mv3 per cruscotto

Zhejiang Gongzheng Machinery Co., Ltd. è un produttore professionale di valvole di controllo pneumatiche per veicoli commerciali americani, specializzato nelle serie PP-Dc (push-pull a doppio circuito) e MV-3 (multifunzione integrata). Queste valvole montate sul cruscotto fungono da interfaccia operatore per l'applicazione del freno di stazionamento, il rilascio del freno di emergenza e il controllo dell'alimentazione dell'aria del rimorchio su autocarri pesanti, trattori e autobus. Forniamo una gamma completa di moduli di controllo integrati e a funzione singola progettati per soddisfare le specifiche OEM e i requisiti di sostituzione aftermarket per i veicoli di Classe 6–8 che operano secondo FMVSS 121.

Il nostro Produttore americano di PP-Dc&Mv3 La nostra posizione si basa sull'integrazione verticale: produciamo internamente corpi valvola, gruppi pistone, guarnizioni e componenti elettrici, supportati da uno stabilimento di 30.000 m² e da un sistema di gestione della qualità IATF 16949. Ogni valvola viene sottoposta a test di tenuta e di ciclo prima della spedizione, con configurazioni delle porte e contrassegni sulle etichette abbinati alla piattaforma del veicolo del cliente.

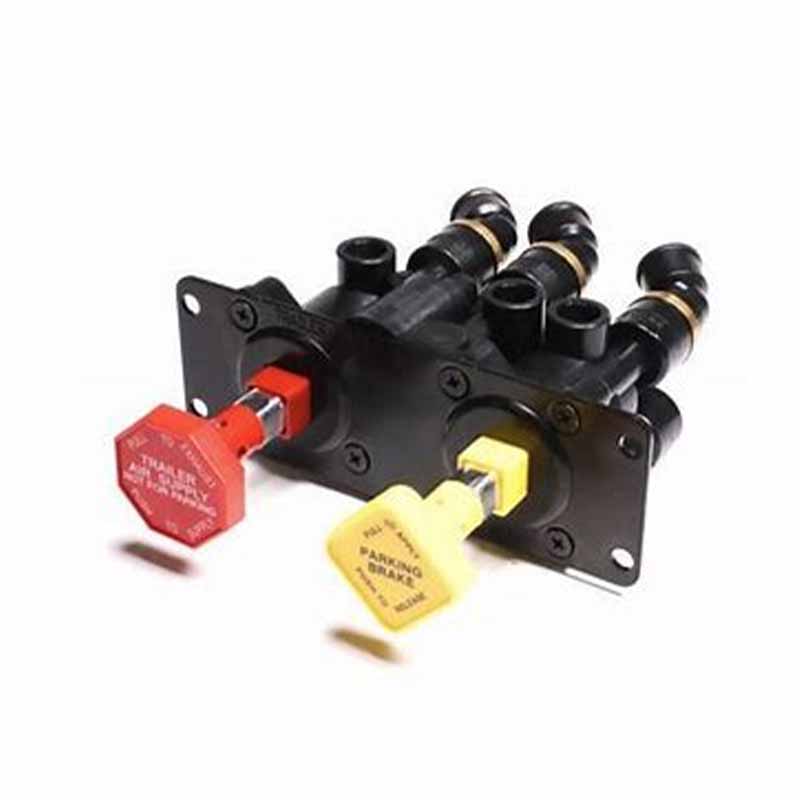

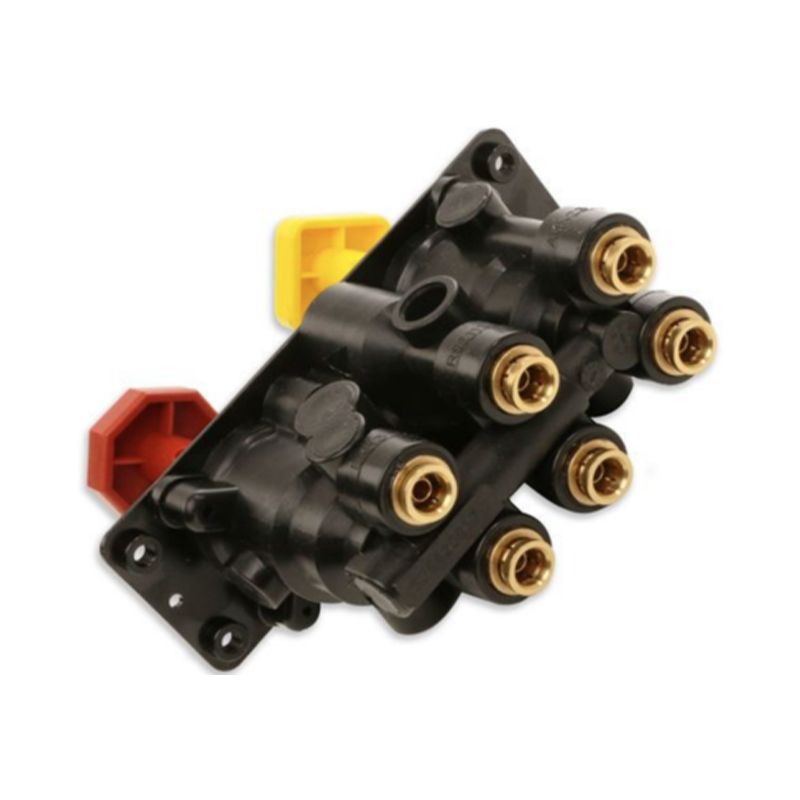

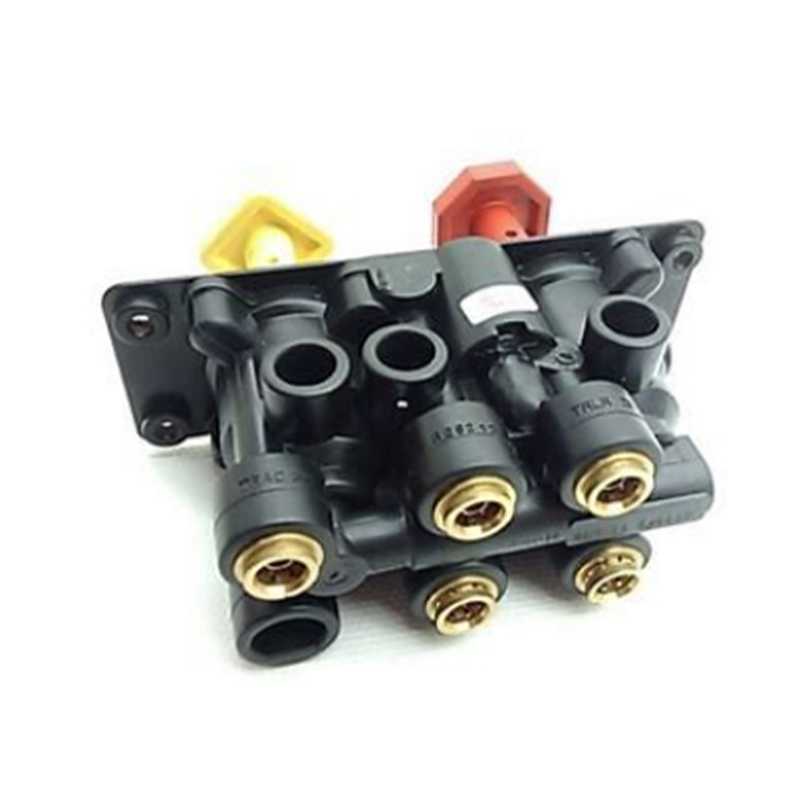

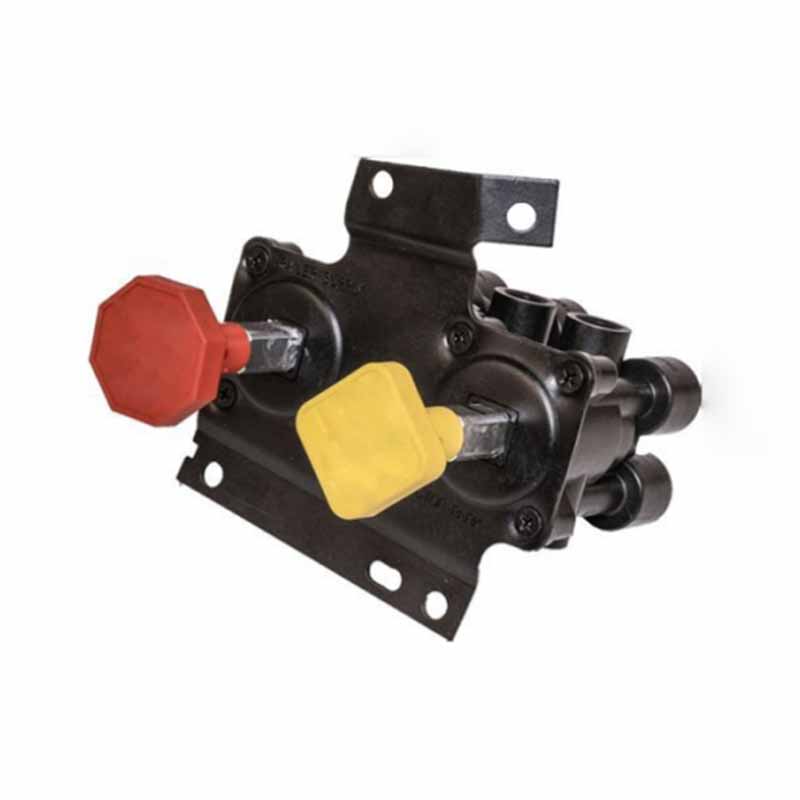

Gamma di prodotti: serie PP-Dc e MV-3

Organizziamo la nostra offerta in due famiglie principali, ciascuna disponibile con più layout di porte, stili di manopole e opzioni di interfaccia elettrica:

Entrambe le serie sono offerte in configurazioni elettriche standard a 12 V e 24 V, con attuazione push-pull, push-to-release o levetta. Forniamo anche kit di riparazione e set di manutenzione per l'assistenza sul campo di installazioni MV-3 ​​e PP-Dc esistenti.

Adattamento delle applicazioni e integrazione del sistema

Le valvole PP-Dc e MV-3 sono installate nel cruscotto della cabina e collegate ai circuiti di alimentazione, parcheggio e controllo del rimorchio dell'impianto frenante ad aria compressa. Il design a doppio circuito PP-Dc consente al conducente di controllare in modo indipendente il freno di stazionamento del trattore e l'alimentazione dell'aria del rimorchio, soddisfacendo i requisiti di ridondanza di FMVSS 121. Il modulo integrato MV-3 ​​riduce lo spazio sul pannello e semplifica l'impianto idraulico pneumatico combinando più funzioni di controllo in un unico corpo.

Configuriamo ciascuna valvola in base all'architettura del sistema d'aria del veicolo: numero di linee del rimorchio, presenza di ABS/EBS e disposizione del cruscotto desiderata. Il nostro team di ingegneri esamina lo schema elettrico del cliente e l'involucro di montaggio prima di finalizzare l'orientamento della porta, il tipo di filettatura (NPT o SAE) e l'etichettatura della manopola.

Specifiche critiche e garanzia di qualità

• Intervallo di pressione operativa: 0–150 psi (0–10,3 bar)
• Intervallo di temperatura: Da –40 °C a 85 °C
• Dimensioni delle porte: Borchia O-ring da 1/4" NPT, 3/8" NPT o SAE
• Valutazione elettrica: 12 V o 24 V DC, con circuito luminoso opzionale
• Ciclo di vita: 200.000 cicli alla pressione nominale
• Perdita: Perdite interne ed esterne testate a <10 cm³/min a 100 psi

Ogni lotto di produzione viene sottoposto a test funzionali al 100%, tra cui la misurazione della forza di attuazione, la verifica del flusso e il controllo dell'integrità delle guarnizioni. La nostra certificazione IATF 16949 copre l'intero processo di produzione, dall'ispezione in entrata delle materie prime all'imballaggio finale.

Opzioni di configurazione e personalizzazione

Supportiamo sia configurazioni di catalogo standard che progetti personalizzati. La personalizzazione tipica include:

• Colore, forma e simboli o testo incisi al laser della manopola
• Illuminazione LED integrata con voltaggio e luminosità specifici
• Posizione delle porte e regolazioni dell'angolazione per layout ristretti del cruscotto
• Funzioni combinate PP-Dc e MV-3 in un unico alloggiamento
• Materiali di tenuta speciali per ambienti aggressivi (ad es. silicone per temperature estreme)

Per i progetti OEM, lavoriamo su modelli CAD 3D o campioni fisici per produrre componenti corrispondenti. Il nostro team di ricerca e sviluppo può completare la prototipazione rapida entro due settimane per la maggior parte delle modifiche.

Installazione, manutenzione e supporto

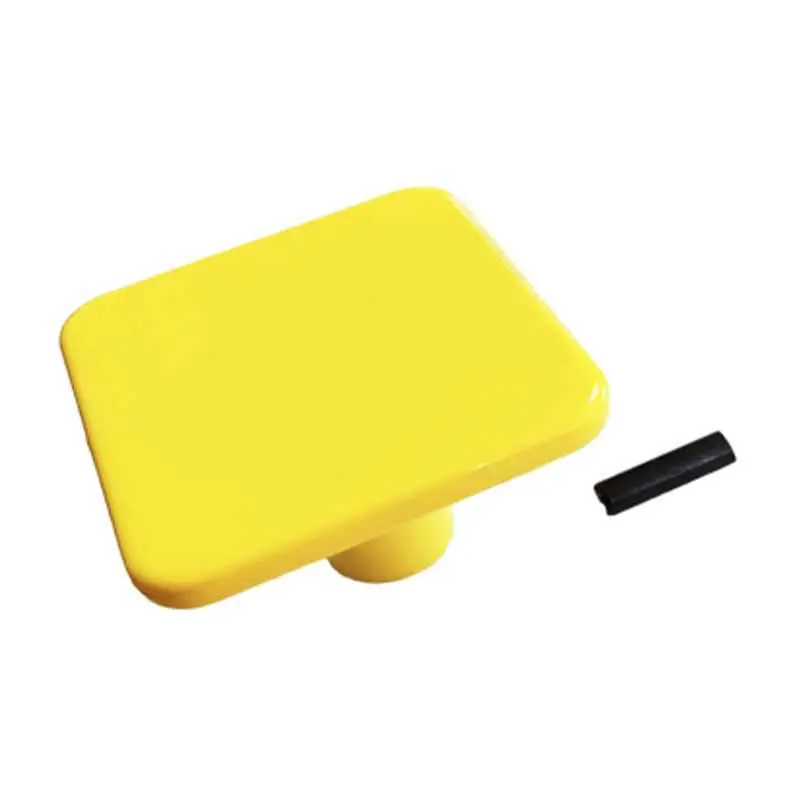

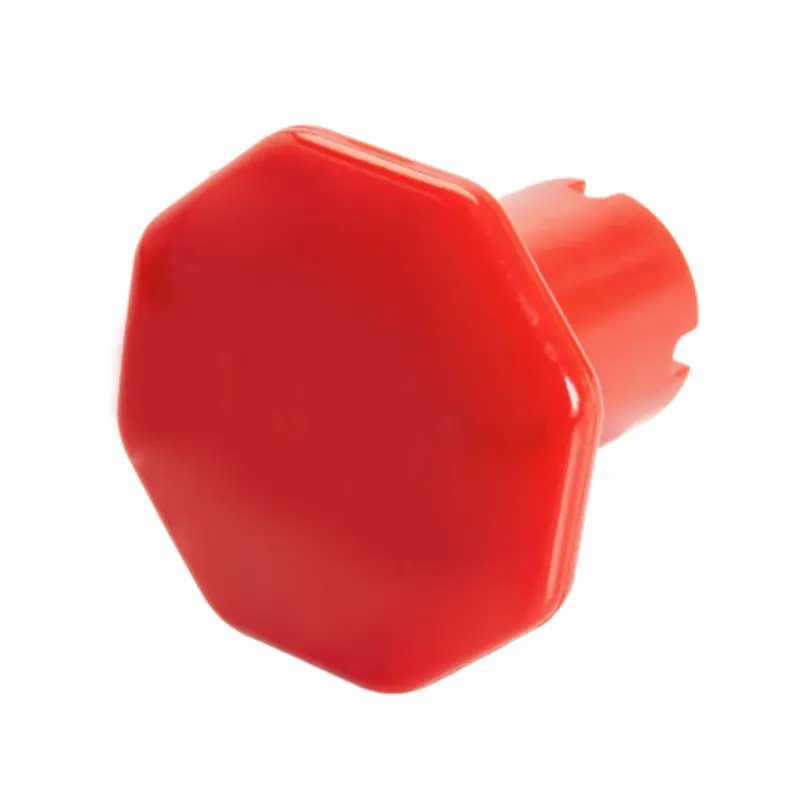

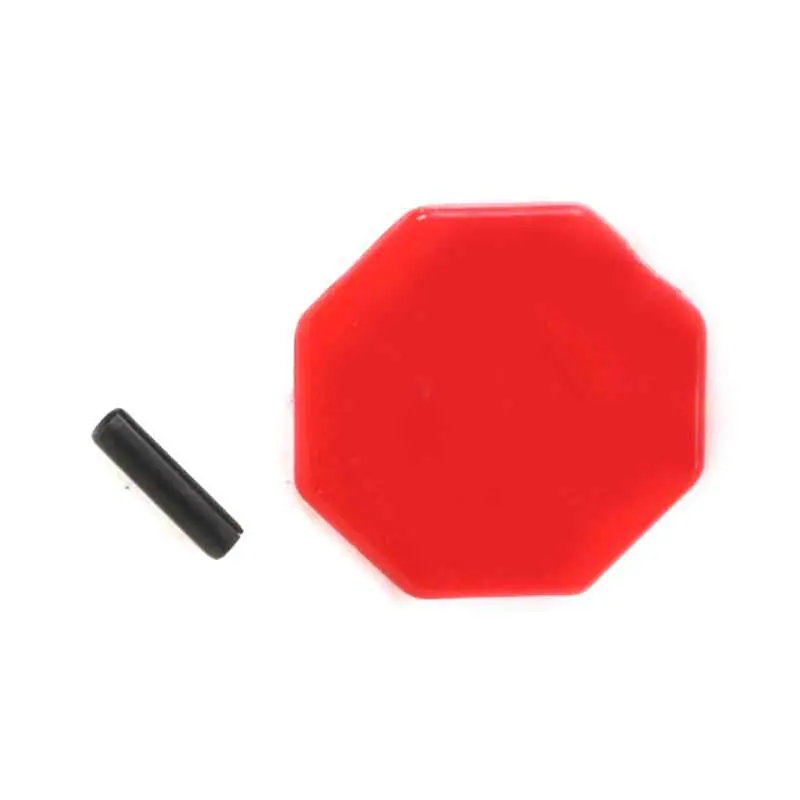

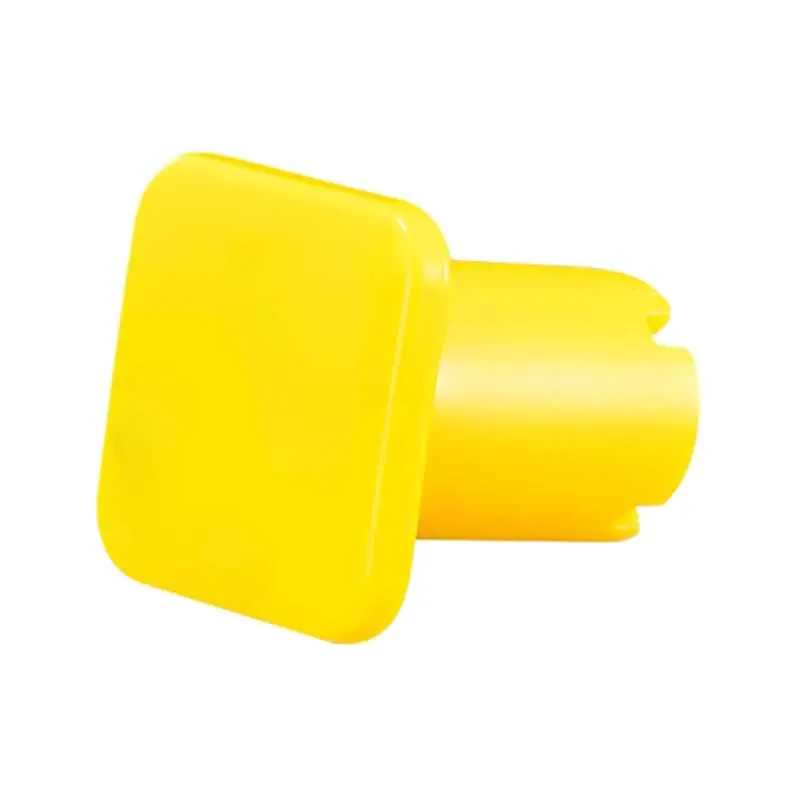

Tutte le valvole vengono spedite con istruzioni di installazione e valori di coppia consigliati per il montaggio e le connessioni delle porte. Si consiglia di utilizzare sigillante per filettature idoneo per sistemi pneumatici e di verificare la polarità elettrica prima del collegamento finale. Per l'assistenza sul campo, offriamo kit di riparazione completi contenenti guarnizioni, molle e gruppi di stantuffi, insieme a bollettini tecnici per le fasi comuni di risoluzione dei problemi.

Il nostro support team provides phone and email assistance for installation questions, and we can arrange on-site training for fleet maintenance departments upon request. Spare parts are stocked for all current production models, with typical lead times of 5–10 business days for standard kits.

Informazioni che utilizziamo per configurare la tua soluzione

Per preparare un preventivo preciso e una proposta di ingegneria, abbiamo bisogno dei seguenti dati di progetto:

• Marca, modello e anno del veicolo (o piattaforma equivalente)
• Schema del sistema dell'aria che mostra il posizionamento delle valvole e le funzioni del circuito
• Funzioni di controllo desiderate (parcheggio, alimentazione rimorchio, ausiliario)
• Schema dei fori di montaggio e spessore del cruscotto
• Tensione dell'impianto elettrico e tipo di connettore
• Standard di filettatura della porta richiesto (NPT, SAE o BSP)
• Intervallo di temperatura operativa target ed esposizione ambientale
• Volume annuo e imballaggio preferito (sfuso, kit o scatola al dettaglio)

Con queste informazioni, selezioniamo la serie, la configurazione delle porte e le opzioni elettriche appropriate e forniamo disegni dimensionali e dati sulle prestazioni per la revisione prima della produzione.
