Come funziona un essiccatore d'aria? Principio di funzionamento degli essiccatori d'aria negli impianti frenanti ad aria compressa dei camion

Come funziona un essiccatore d'aria? Nell'impianto frenante ad aria compressa di un camion, l'essiccatore d'aria funziona tra il compressore e i serbatoi di stoccaggio. Rimuove l'umidità, i vapori d'olio e la contaminazione solida dall'aria, quindi scarica ciò che cattura. Questa routine di carica e spurgo avviene automaticamente ad ogni ciclo del compressore ed è la ragione principale per cui un moderno sistema di freni ad aria compressa può funzionare durante inverni freddi e percorsi ad alta umidità senza guasti costanti alle valvole.

Cosa fa un essiccatore d'aria in un sistema di aria compressa?

Quando il compressore d'aria comprime l'aria atmosferica, concentra anche il vapore acqueo. L'aria compressa calda può trattenere più umidità quando è calda, ma quando l'aria si raffredda nella linea di scarico, nel serbatoio o nel corpo della valvola, l'umidità si condensa in acqua liquida. Un po’ d’acqua in un sistema frenante ad aria compressa può causare problemi molto più grandi di un serbatoio umido.

Vapore acqueo e punto di rugiada in pressione

La misura chiave è il punto di rugiada in pressione. Questa è la temperatura alla quale il vapore acqueo inizia a condensare alla pressione del sistema. Un essiccatore in grado di abbassare sufficientemente il punto di rugiada in pressione mantiene l'intero sistema d'aria asciutto alla temperatura ambiente prevista più bassa. Per un sistema di freni ad aria compressa per veicoli commerciali, di solito si prevede che un essiccatore ad adsorbimento fornisca un punto di rugiada in pressione compreso tra meno 40 gradi Celsius e meno 20 gradi Celsius.

Senza un'adeguata asciugatura all'aria, le conseguenze comuni includono:

• Tubi dei freni e valvole congelati quando fa freddo.
• Corrosione all'interno dei serbatoi, delle camere dei freni e dei fori delle valvole.
• Lubrificazione interna dilavata nelle valvole pneumatiche in movimento.
• Circuiti dei freni contaminati che causano un accumulo di pressione irregolare o un rilascio lento.
• Degrado più rapido di guarnizioni, diaframmi e componenti del compressore.

Come funziona un essiccatore d'aria? Il ciclo di carica e spurgo

Il modo più semplice per comprendere un essiccatore d'aria per camion è osservare i suoi due cicli operativi. Durante il ciclo di carica, l'essiccatore pulisce e asciuga l'aria che fluisce dal compressore ai serbatoi. Durante il ciclo di spurgo, rimuove l'acqua e l'olio catturati dall'essiccatore stesso in modo che l'essiccante possa asciugarsi nuovamente per il ciclo successivo.

Su molti essiccatori, un riscaldatore e una valvola di spurgo controllata termostaticamente aiutano a prevenire il congelamento. La fasatura della valvola di spurgo deve essere corretta. Se lo spurgo è troppo breve, l'umidità rimane nell'essiccante. Se è troppo lungo, il sistema spreca aria secca immagazzinata e impiega più tempo per ripristinare la pressione.

Principi di funzionamento di diversi modelli di essiccatori d'aria

Esistono diversi tipi di essiccatori per aria compressa, ma non tutti sono ugualmente adatti per l'impianto frenante ad aria compressa di un camion. La differenza principale tra loro è il modo in cui rimuovono l'umidità e quale punto di rugiada possono raggiungere.

Essiccatori d'aria refrigerati

Un essiccatore a refrigerazione raffredda l'aria compressa a una temperatura compresa tra 3 e 10 gradi Celsius. A questa temperatura, il vapore acqueo si condensa in acqua liquida, che viene poi drenata. Gli essiccatori refrigerati sono comuni negli impianti industriali, ma sono meno comuni come essiccatori primari su un camion perché il loro punto di rugiada rimane al di sopra dello zero. Se le linee dell'aria sono esposte a temperature ambiente molto basse, l'umidità può comunque condensare e congelare a valle.

Essiccatori ad aria essiccante

Gli essiccatori ad assorbimento utilizzano una cartuccia sostituibile riempita con allumina attivata o materiale essiccante simile. Il vapore acqueo viene adsorbito sulla superficie dell'essiccante mentre l'aria passa attraverso il letto. Poiché l'essiccante può essere rigenerato dall'aria di spurgo, la stessa cartuccia può essere utilizzata per migliaia di cicli operativi. Questa è la soluzione standard per i sistemi frenanti ad aria compressa dei camion perché può raggiungere un punto di rugiada in pressione molto più basso rispetto a un essiccatore a refrigerazione.

Essiccatore d'aria per impianti frenanti ad aria compressa di veicoli commerciali Recensisci questo essiccatore d'aria con sostanza igroscopica come la scelta consigliata per i sistemi frenanti dei camion, offrendo prestazioni a basso punto di rugiada senza un refrigeratore elettrico e progettato per applicazioni OEM. Visualizza il prodotto →

Essiccatori d'aria a membrana

Gli essiccatori a membrana utilizzano fasci di fibre cave a membrana. Il vapore acqueo permea attraverso le pareti della membrana più velocemente del flusso d'aria principale e un piccolo soffio di aria secca porta via l'umidità. Gli essiccatori a membrana sono compatti e non hanno parti mobili, ma vengono solitamente utilizzati per l'asciugatura al punto di utilizzo a flusso inferiore piuttosto che come essiccatore principale per un sistema frenante ad aria compressa completo.

Essiccatori deliquescenti

Un essiccatore deliquescente utilizza una compressa essiccante chimica che si dissolve lentamente assorbendo l'umidità. La soluzione liquida viene drenata dal fondo del recipiente. Questo design è semplice e non richiede energia, ma l'essiccante si consuma e deve essere riempito regolarmente. Ha anche una depressione limitata del punto di rugiada, che lo rende meno attraente per i moderni sistemi frenanti ad aria compressa dei camion.

Come selezionare un essiccatore d'aria per un camion o una flotta

La scelta dell'essiccatore non riguarda solo la corrispondenza del numero della vecchia cartuccia. È necessario considerare quanta aria produce il compressore, quanto volume del serbatoio ha il sistema, quali temperature ambientali vedrà il camion e quanto spesso il veicolo può essere sottoposto a manutenzione.

Il processo di selezione dovrebbe coprire questi punti:

1. Confrontare la portata dell'essiccatore con la portata d'aria libera del compressore.
2. Definire il punto di rugiada in pressione richiesto per l'ambiente operativo.
3. Controllare la temperatura massima in ingresso, poiché l'aria calda del compressore influisce sulla capacità dell'essiccante.
4. Considerare lo spazio di installazione disponibile e l'orientamento di montaggio.
5. Controllare se l'essiccatore può tollerare il normale trascinamento d'olio dal compressore.
6. Controlla il prezzo, la disponibilità e l'intervallo di manutenzione della cartuccia sostitutiva.

Per la maggior parte dei veicoli commerciali, l'approccio corretto è un essiccatore ad adsorbimento con una valvola di spurgo affidabile e una cartuccia sostituibile. Fornisce prestazioni a basso punto di rugiada senza richiedere un refrigeratore elettrico e può essere sottoposto a manutenzione durante la manutenzione ordinaria.

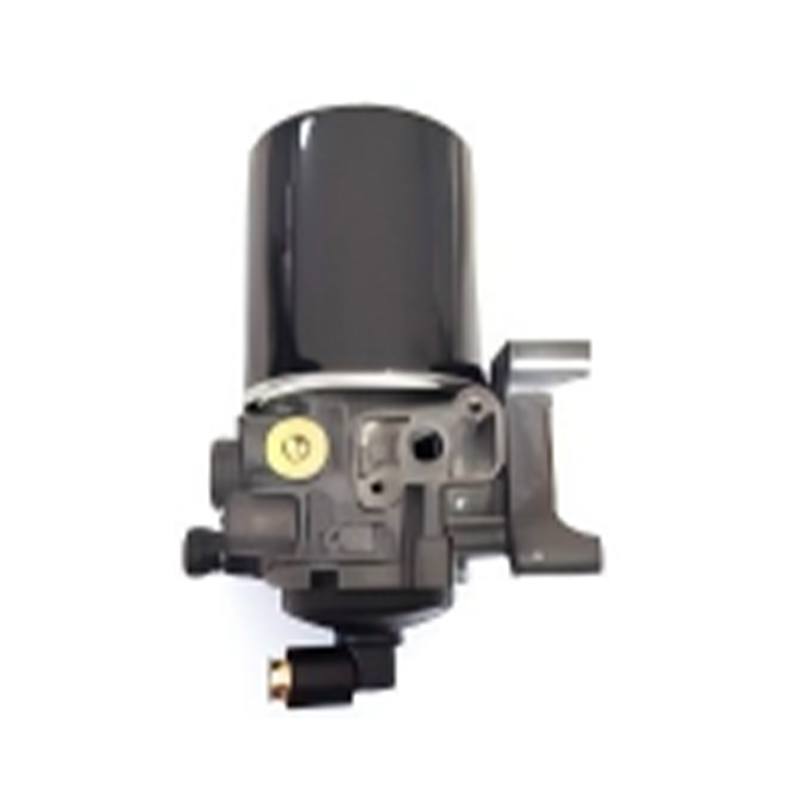

Essiccatore ad aria essiccante riparabile con valvola di spurgo Considera questo essiccatore ad adsorbimento quando pianifichi la manutenzione ordinaria, poiché supporta il funzionamento a basso punto di rugiada e la facile sostituzione della cartuccia per i sistemi frenanti commerciali. Visualizza il prodotto →

Manutenzione dell'essiccatore e sostituzione della cartuccia

L'essiccatore non proteggerà il sistema frenante per sempre. L'essiccante perde gradualmente capacità, la valvola di spurgo può raccogliere residui di olio e il filtro interno può contaminarsi. L'ispezione regolare è essenziale.

Le pratiche di manutenzione consigliate includono:

• Ascoltare uno scarico di spurgo chiaro alla pressione di interruzione del regolatore.
• Controllare il tubo di scarico del compressore per individuare eventuali residui di olio pesante.
• Ispezionare i collegamenti elettrici e il funzionamento del riscaldatore prima della stagione fredda.
• Sostituire la cartuccia dell'essiccatore d'aria agli intervalli indicati dal produttore del veicolo.
• Utilizzare la cartuccia sostitutiva corretta anziché un'unità imitazione non definita.

In condizioni operative severe, la cartuccia deve essere sostituita più spesso. L'elevata umidità ambientale, le strade polverose e l'eccessivo trascinamento dell'olio del compressore riducono la durata del letto essiccante. Se l'impianto frenante mostra già segni di umidità, è necessario controllare l'essiccatore prima di svuotare semplicemente i serbatoi. Puoi anche leggere di più Sostituzione e selezione della cartuccia dell'essiccatore .

Perché la qualità dell'essiccatore d'aria è importante per le prestazioni dei freni

Un essiccatore d'aria non è semplicemente un contenitore metallico con un essiccante all'interno. Deve mantenere una tenuta stabile della valvola di ritegno, tempi di spurgo costanti, una bassa caduta di pressione e un volume di essiccante sufficiente per gestire l'uscita del compressore. Se uno qualsiasi di questi dettagli è sbagliato, l'asciugatrice potrebbe sembrare a posto all'esterno pur consentendo il passaggio dell'umidità.

Quando produciamo essiccatori d'aria nel nostro stabilimento, ci concentriamo sui dettagli che influiscono sulle reali prestazioni dei freni: tenuta della valvola di ritegno interna, consistenza del riempimento essiccante, resistenza alla corrosione dell'alloggiamento e affidabilità del meccanismo di spurgo. Lo stesso sistema di qualità di fabbrica copre le cartucce degli essiccatori d'aria, le camere dei freni, le elettrovalvole, le valvole relè e i relativi prodotti pneumatici. Seguiamo i requisiti di gestione della qualità ISO/TS 16949 e IATF 16949 nella produzione.

Per uno sguardo più attento all'ambito produttivo e al background aziendale, puoi consultare il nostro profilo di fabbrica .
