La valvola di fondo va male? 7 sintomi dei freni ad aria compressa dei camion da conoscere

Cosa succede quando la valvola di fondo si guasta: la prospettiva del freno ad aria compressa del camion

Chiedi a un meccanico cosa succede quando la valvola di fondo si guasta e otterrai due risposte diverse. In un sistema di pozzi domestici, una valvola di fondo è una piccola valvola di ritegno che trattiene l'acqua in una linea di aspirazione. In un camion commerciale, la valvola di fondo - formalmente la valvola del freno a pedale o la valvola a pedale - è il punto di controllo tra il piede destro del conducente e la forza frenante su ogni ruota. Questa guida copre solo la versione per autocarri, poiché le modalità di guasto sono molto più gravi.

Una valvola del freno a pedale difettosa provoca perdite d'aria, frenata debole o ritardata, pressione irregolare del circuito e problemi al pedale. Conoscere i sintomi, le cause interne e la sequenza corretta del test ti dirà se riparare, sostituire o smettere di guidare.

Come funziona la valvola del freno a pedale di un camion in 60 secondi

La valvola del freno a pedale è una valvola proporzionale di controllo della pressione. Premendo il pedale si comprime una serie di molle che spostano una bobina interna e aprono la porta di ingresso. L'aria compressa fluisce quindi dal serbatoio alle camere dei freni di servizio. Una corsa più profonda del pedale comprime ulteriormente le molle, producendo una maggiore pressione di uscita. Rilasciando il pedale le molle restituiscono la bobina, chiudono l'ingresso e aprono la porta di scarico per sfogare l'aria a valle.

La maggior parte delle valvole dei freni a pedale dei camion utilizza un design a doppio circuito con due percorsi di erogazione indipendenti. Se un circuito si guasta, il secondo fornisce comunque forza frenante a una parte del veicolo. Questa ridondanza è il motivo per cui una valvola di fondo può guastarsi gradualmente e continuare a funzionare, finché entrambi i percorsi interni non si degradano insieme.

Le guarnizioni e il pacco molle determinano se questa disposizione funziona. Le guarnizioni trattengono l'aria al suo posto; le molle traducono la corsa del pedale in una pressione di uscita prevedibile. Quando uno dei due si degrada, seguono i sintomi seguenti. Per uno sguardo più da vicino alla costruzione interna, leggere il principio di funzionamento dettagliato della valvola del freno a pedale .

7 sintomi evidenti di una valvola di fondo difettosa

Ciascun sintomo elenca ciò che si osserva, la causa interna e il rischio per la sicurezza. Se ne compaiono diversi insieme, la valvola di fondo è il principale sospettato.

1. Perdita d'aria udibile attorno al pedale o al corpo della valvola

Con il motore spento e l'impianto a pressione normale, tenere premuto il pedale. Un sibilo costante sul pedale o sotto il pavimento della cabina indica che l'aria fuoriesce attraverso la valvola. Le guarnizioni della bobina usurate, una sede danneggiata o una valvola di scarico che perde sono le cause più comuni e ogni libbra d'aria persa riduce la riserva di frenata.

2. Sensazione del pedale del freno spugnoso o basso

Un pedale morbido e basso che necessita di una corsa più profonda per produrre la stessa forza di arresto solitamente significa perdite interne del bypass o molle indebolite. Poiché il cambiamento è graduale, molti conducenti si adattano; il confronto con un camion dello stesso modello evidenzia la differenza.

3. Risposta ritardata dei freni

Un ritardo di mezzo secondo tra l'applicazione del pedale e la risposta del freno indica una bobina inceppata o passaggi interni contaminati. Alla velocità dell’autostrada, quel mezzo secondo aggiunge distanza reale ad ogni fermata.

4. La pressione del sistema frenante diminuisce quando il pedale viene rilasciato

Dopo aver rilasciato il pedale, l'indicatore dovrebbe rimanere stabile. Se la pressione continua a diminuire, la porta di scarico non chiude o la valvola di ingresso perde all'indietro. Questo sintomo viene spesso diagnosticato erroneamente come un guasto alla camera del freno o alla linea, quindi confermalo con il test di mantenimento della pressione prima di sostituire altre parti.

5. Frenata irregolare tra i due circuiti di servizio

Un camion che tira da un lato o frena più forte su un asse rispetto a un altro, potrebbe avere uno squilibrio interno nella valvola a doppio circuito. L'usura irregolare delle molle o delle guarnizioni crea pressioni diverse nelle porte di consegna, che possono spingere il veicolo attraverso una corsia in caso di frenata di panico.

6. Cicli frequenti del compressore o bassa pressione del serbatoio

Il compressore funziona più spesso e l'indicatore del cruscotto rimane basso perché le perdite interne della valvola spurgano il sistema. Escludere prima l'essiccatore, la valvola di protezione e i raccordi visibili, ma mantenere la valvola di fondo nell'elenco dei sospetti.

7. Il pedale del freno si blocca o non ritorna completamente

Un pedale che ritorna lentamente, si ferma parzialmente o deve essere agganciato indietro con la punta suggerisce una molla di ritorno rotta, un collegamento guasto o detriti che inceppano la bobina. Se il pedale non riesce a tornare completamente, i freni rimangono leggermente applicati, surriscaldando i tamburi, i rivestimenti dei vetri e bruciando carburante extra.

Perché le valvole di fondo falliscono: le cause principali comuni

Quattro cause principali spiegano quasi ogni guasto della valvola del freno a pedale.

Invecchiamento delle guarnizioni viene prima. Le guarnizioni delle valvole funzionano in aria compressa calda e vibrante che trasporta umidità e olio. La gomma si indurisce, si screpola e perde elasticità e l'aria inizia a passare dove non dovrebbe. Stanchezza primaverile è il secondo: le molle di ritorno e di bilanciamento si attivano ad ogni applicazione del freno e quando la loro forza diminuisce, la sensazione del pedale e la pressione di uscita si spostano.

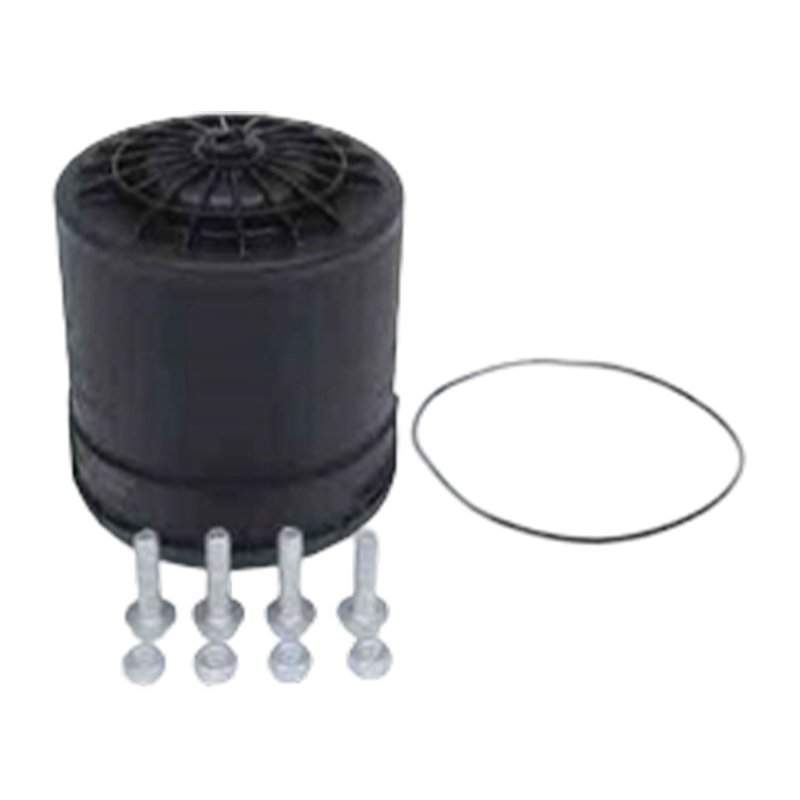

Contaminazione interna è terzo. Acqua, olio, particelle di ruggine e frammenti di una vecchia cartuccia dell'essiccatore possono rigare le sedi o inceppare la bobina. Ecco perché il trattamento dell'aria è una manutenzione e non un'opzione. Usura meccanica dalle vibrazioni e dagli urti della strada allenta i supporti e usura le superfici della guida, accelerando il cedimento delle guarnizioni.

Come diagnosticare una valvola del freno a pedale difettosa: passo dopo passo

Eseguire questi controlli su un terreno pianeggiante con le ruote bloccate e il freno di stazionamento inserito. Se qualche passaggio non è chiaro, chiedi a un tecnico certificato di completare l'ispezione.

1. Controllo perdite statiche. Con il motore spento e il sistema carico, tenere premuto il pedale e ascoltare il corpo della valvola e la luce di scarico. Una miscela di acqua e sapone farà delle bolle nel punto della perdita se non riesci a sentirla.
2. Prova di tenuta della pressione. Costruire il sistema alla pressione operativa indicata sulla targhetta dati del veicolo, annotare l'indicatore, spegnere il motore e attendere da 10 a 15 minuti. Se la pressione scende più velocemente di quanto consentito dal produttore, la valvola di fondo è uno dei principali sospettati.
3. Confronto della pressione del circuito. Collegare un manometro a ciascuna porta di erogazione, premere completamente il pedale e confrontare le letture. Una grande differenza indica uno squilibrio interno.
4. Controllo ritorno pedale. Premere e rilasciare più volte il pedale e osservare se ritorna immediatamente nella stessa posizione di riposo. Un video telefonico al rallentatore documenta sottili difetti.
5. Diagnosi differenziale. Escludere le camere dei freni, le valvole relè e le valvole a rilascio rapido prima di condannare la valvola di fondo. Se hai bisogno di un ripasso, leggi il spiegazione dei tipi di valvole dei freni ad aria compressa per camion .

Nota di sicurezza: non smontare mai la valvola del freno a pedale mentre il sistema è pressurizzato. Svuotare completamente i serbatoi dell'aria prima di iniziare qualsiasi lavoro di riparazione.

È possibile guidare con una valvola di fondo difettosa? Considerazioni sulla sicurezza

No, non oltre una breve distanza da un'officina e solo con estrema cautela. La ridondanza a doppio circuito ti protegge mentre un circuito rimane intatto. Una volta che il corpo della valvola stesso si usura a causa di forti perdite interne, entrambi i circuiti perdono il controllo insieme e nessuna progettazione ridondante aiuta.

Anche il fallimento è imprevedibile. Una valvola può perdere leggermente per settimane, quindi rimanere in una posizione che impedisce una frenata efficace durante l'applicazione successiva. L'impianto frenante non è il luogo in cui si testano i limiti su strada. Se è necessario spostare il carrello, guidare lentamente, aumentare la distanza di sicurezza e monitorare la sensibilità del pedale. Se non è possibile modulare il pedale anche a bassa velocità, far trainare il camion.

Riparare o sostituire? Cosa considerare

Una valvola del freno a pedale contiene sedi lappate con precisione, molle abbinate e guarnizioni costruite con tolleranze strette. Esistono kit di ricostruzione, ma hanno senso solo quando la carrozzeria rientra ancora nelle specifiche, cosa difficile da confermare senza test al banco. Per la maggior parte dei camion, dopo anni di servizio, la sostituzione è più prevedibile e spesso più economica rispetto a una ricostruzione incerta.

Abbina la nuova valvola alla configurazione del freno ad aria compressa del tuo veicolo. Le dimensioni della porta, il campo di pressione e il layout a doppio circuito devono corrispondere all'originale. Dopo l'installazione, ripetere i controlli del mantenimento della pressione e del bilanciamento del circuito prima di rimettere in servizio il carrello.

La qualità conta più dell’adesivo del marchio. Una valvola di un produttore certificato con processi controllati si comporta in modo coerente e la storia della certificazione è il più forte indicatore di affidabilità. La nostra gamma di valvole del freno a pedale è prodotta in uno stabilimento certificato IATF 16949 che fornisce OEM tra cui FAW, JAC, Foton e Dongfeng ed esporta in Europa, Nord America e Sud America. Quando si valutano le sostituzioni, confronta le opzioni della valvola del freno a pedale del camion o iniziare con il Valvola freno a pedale certificata IATF 16949 come riferimento.

Come prolungare la vita della valvola del freno a pedale

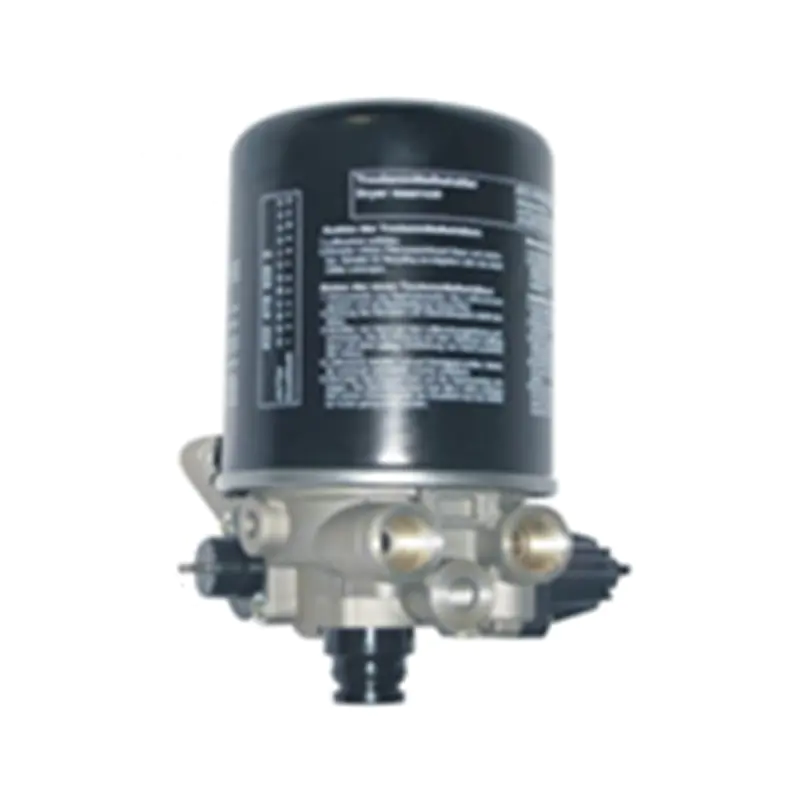

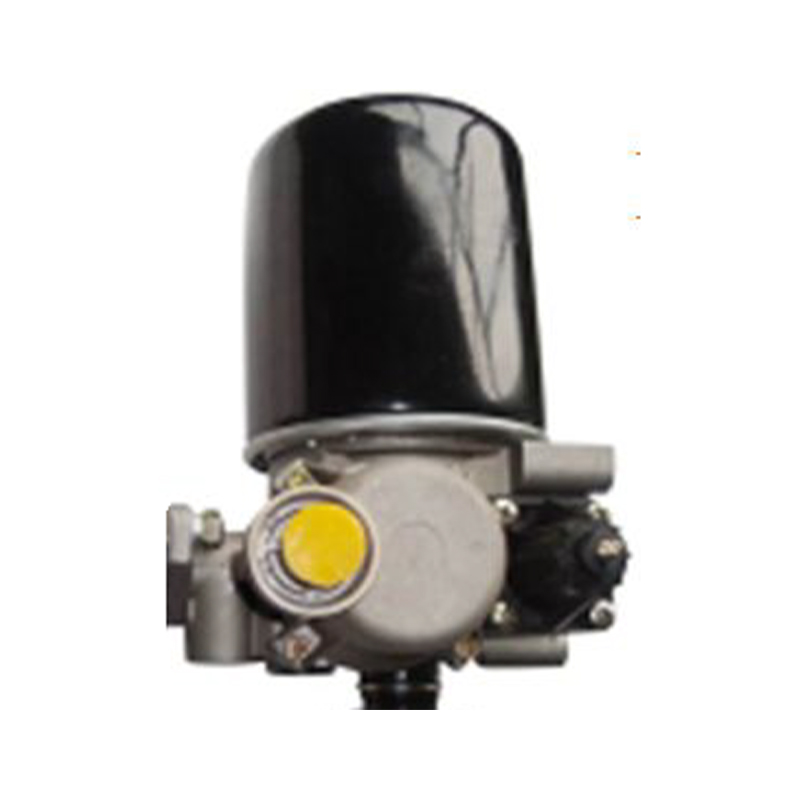

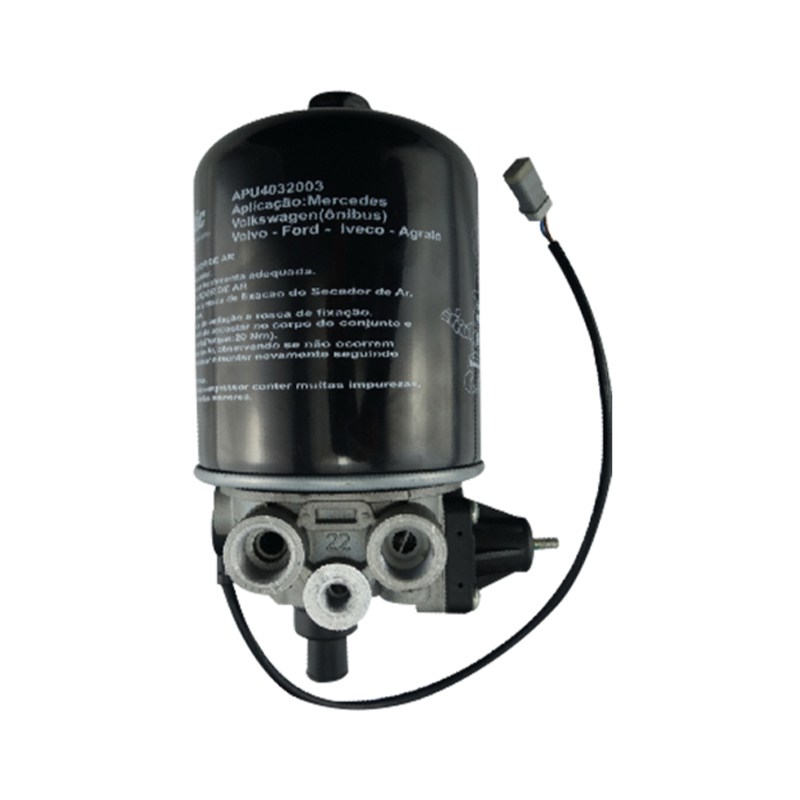

Il passo più efficace che qualsiasi flotta può intraprendere è mantenere l'aria compressa pulita e asciutta. L'umidità e l'olio sono ciò che distrugge le guarnizioni e riga le superfici della bobina, rendendo l'essiccatore d'aria la prima linea di difesa della valvola di fondo. La nostra guida a perché gli essiccatori d'aria per freni sono importanti per la manutenzione della flotta spiega la catena del fallimento.

Durante il funzionamento di routine, scaricare i serbatoi dell'aria nei tempi previsti, sostituire la cartuccia dell'essiccatore all'intervallo consigliato e considerare la sensazione del pedale come riferimento. Un pedale che si comporta diversamente rispetto al giorno in cui è stata installata la valvola è un segnale precoce. Aggiungere il montaggio della valvola, i raccordi e la porta di scarico alla lista di controllo della manutenzione preventiva. Per le fasi pratiche di pulizia, vedere come mantenere la valvola del freno a pedale pulita e funzionale .

Intervenire tempestivamente su una valvola di fondo difettosa evita che una piccola riparazione diventi un'emergenza stradale ed è l'assicurazione sui freni più economica che una flotta possa acquistare.
